| 项目 | 内容 |
| 产品编号 | EDGE-RK3588-V1.2A |
| 版本号 | V1.0 |
| 发布日期 | 2026-3-23 |
| 生效日期 | 2026-3-23 |
| 文件状态 | 编修 |
| 文件拟定 | 王志海 |
| 文件审核 | |
| 保密类型 | 公开 |
| 版本 | 发布日期 | 升级记录 |
| V1.0 | 2026-3-23 | 第一次发布 |

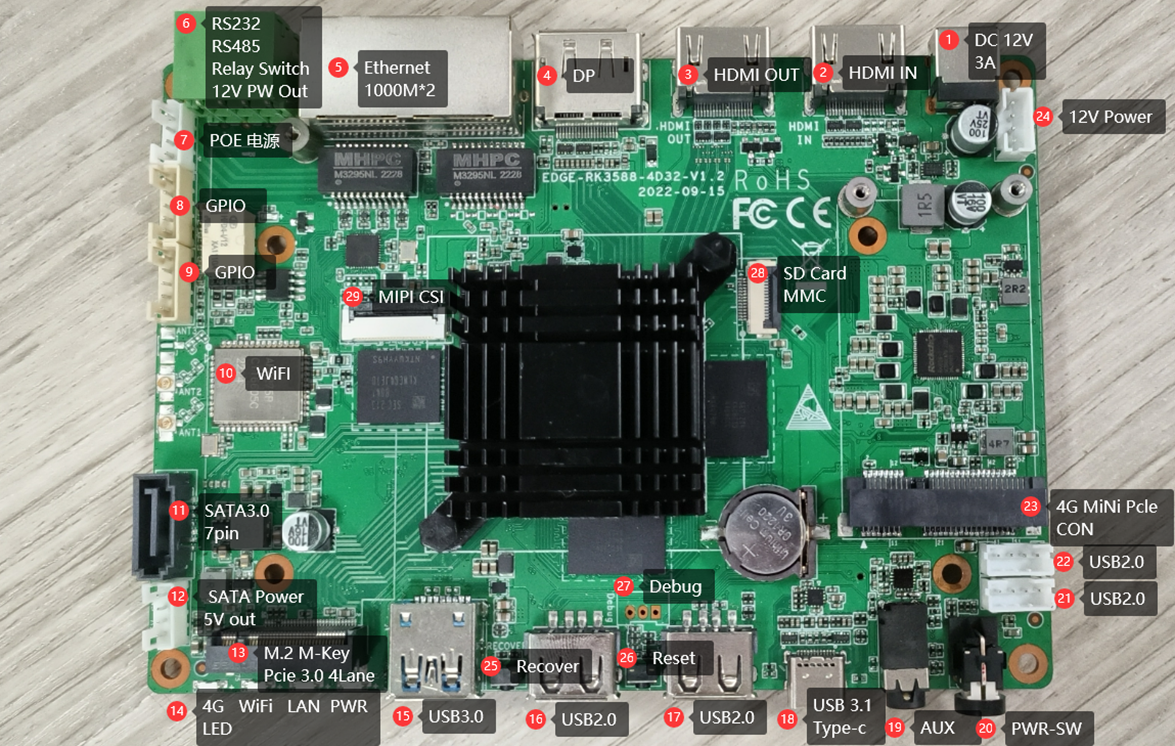

一、接口示意图
二、端口描述
1. 电源输入接口
12V 2A 电源DC头 5.5 2.0，请使用配套电源。
2. HDMI 输入
支持 HDMI2.0 、HDMI 1.4b 输入，
HDMI2.0 支持 RGB/YCbC4:4:4、RGB/YCbC4:2:2、YCbC4:2:0 2160P@60HZ;
HDMI1.4b 支持 CEA-861-E 1080p@120Hz;
支持 HDCP2.3 and HDCP1.4
3. HDMI 输出
HDMI2.1 输出，Type-A 连接器，最高输出4K@60Hz，（安卓固件，用一个HDMI输出时，可显示8K）
支持RGB, YCbCr 4:4:4, YCbCr 4:2:2 and 8/10 bit
支持 RGB/YUV(up to 10bit)
支持HDCP2.3和DSC 1.2a
4. DP 输出
DP 1.4a 输出，4Lanes 最高输出4K@60Hz。（安卓系统，单独DP 输出时，可支持8K@30HZ）
支持RGB/YUV(up to 10bit)
支持HDCP2.3, HDCP 1.3
5. 以太网*2
通过一个 RJ45 接口引出； 支持 10/100/1000Mbps 数据传输速率。
网线请使用Cat5e（超五类）网线，网线长度不能超过50M，才能保证网络稳定。
避免网线由室外接入网线，室外网线容易受雷击。
6.RS232、RS485、Relay Switch 、12V PW out口
RS485—ttyS0
RS232--- ttyS3
RelayControl---GPIO1_D2_d

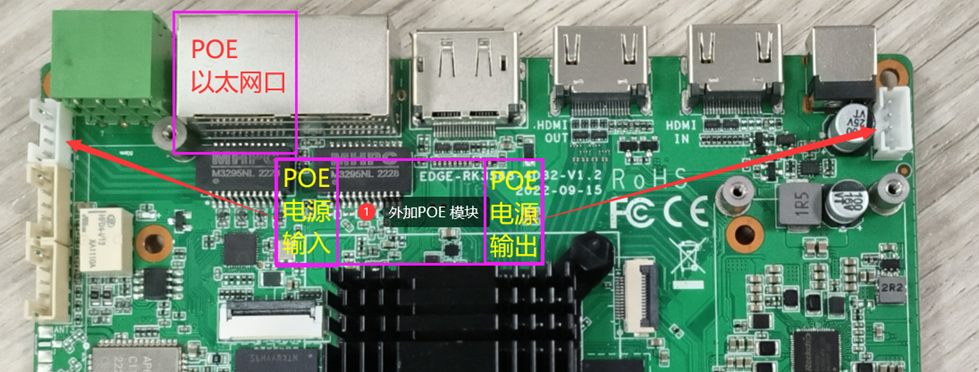

7.POE 电源接口
可以外挂POE模块，实现以太网POE供电
8-9 .备用GPIO 端口

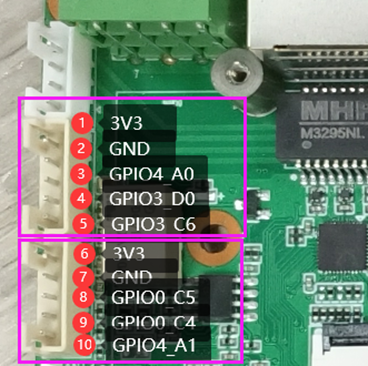

连接器是2.0MM 1*5P 板对线 wafer 连接器,接口定义如下：
使用时请注意端口电平一致，电平电压不一样会损坏CPU。
| 8号备用 GPIO Pin脚定义 | |||||
|---|---|---|---|---|---|
| Pin | 电平 | GPIO | 功能1 | 功能2 | 功能3 |
| --- | --- | --- | --- | --- | --- |
| 1 | 3.3V电源 | ||||
| 2 | 电源地 | ||||
| 3 | 3.3V | GPIO4_A0 | I2S1_MCLK_M0 | SPI0_MISO_M1 | Uart9_RTSN_M1 |
| 4 | 3.3V | GPIO3_D0 | I2C 5_SDA _M0 | UART4_RX_M1 | PWM8_M2 |
| 5 | 3.3V | GPIO3_C6 | ISPI3_MISO_M3 |
| 9号备用 GPIO Pin脚定义 | |||||
|---|---|---|---|---|---|
| Pin | 电平 | GPIO | 功能1 | 功能2 | 功能3 |
| --- | --- | --- | --- | --- | --- |
| 1 | 3.3V电源 | ||||
| 2 | 电源地 | ||||
| 3 | 3.3V | GPIO0_C5 | I2C 4_SCL_M2 | UART0_TX_M0 | PWM4__M0 |
| 4 | 3.3V | GPIO0_C4 | I2C 4_SDA_M2 | UART0_RX_M0 | PWM2_M0 |
| 5 | 3.3V | GPIO4_A1 | I2S1_SCLK_M0 | SPI0_MOSI_M1 | Uart9_CTSN_M1 |

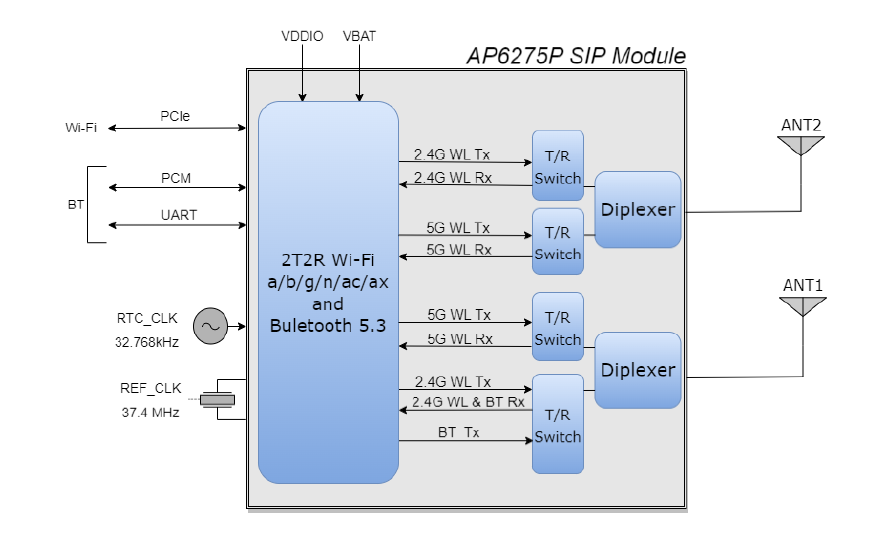

10. WIFI
PCIE WIFI 6 模块，支持双发双收. 802.11a/b/g/n/ac/ax
11-12. SATA 接口
SATA 3.0 接口，只支持5V 电源的硬盘或SSD。SATA为标准的7Pin SATA3.0接口。
| SATA电源端口 Pin脚定义 | ||
| Pin脚编号 | Pin 定义 | 定义说明 |
| 1 | 5V0 | SATA 5V电源输出 |
| 2 | 5V0 | SATA 5V电源输出 |
| 3 | GND | 电源地 |
| 4 | GND | 电源地 |
13. M.2 PCIE 接口
M.2 M-Key PCIE3.0 此接口预留80MM长的扩展卡，可扩展 SSD、边缘计算卡。为4线Pcie3.0。
15. USB3.0
A型 USB3.1 Gen1 Host，数据速率高达 5Gbps, 对外输出电流 500mA
16-17. USB2.0
2路 A型 USB2.0 Host，数据速率高达 480Mbps，对外输出电流 500mA
18. Type-c USB
支持USB3.0 OTG，可用于固件烧录，支持DP1.4a输出，最大可达4K@60Hz。（有些版本固件关闭了DP功能）

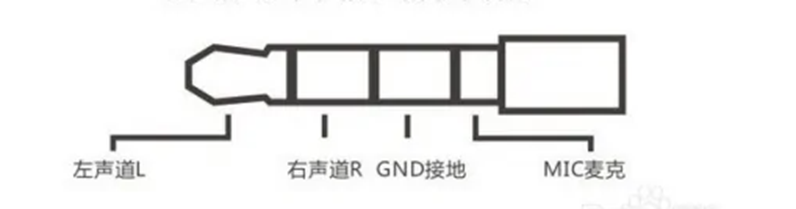

19 .Audio口
集成ES8323S Codec，可实现声音输出和MIC输入，接口为标准的3.5MM4节国际标准接口
20. Power 按键
主要功能是作为系统的开关机按键和休眠按键来使用。当运行的系统是 Linux 时，该按键主要用作系统开关机按键。当运行的系统是 Android 时，该按键主要用作系统休眠按键。
并带工作指示灯
21-22 .备用USB2.0
为USB2.0 Host口，接口定义如下
连接器是2.0MM 1*4P 板对线 wafer 连接器,接口定义如下：
| 备用端口 Pin脚定义 | ||
| Pin脚编号 | Pin 定义 | 定义说明 |
| 1 | 5V0 | USB 5V电源输出 |
| 2 | DM | USB 数据负 |
| 3 | DP | USB 数据正 |
| 4 | GND | 电源地 |
23. 4G 模块接口
4G 模块接口，配置是MINI Pcie 连接器，SIM 为Nano卡，有卡托，如果需要4G版本，请在订单中选择4G版本。
24. 备用电源接口
连接器是2.0MM 1*4P 板对线 wafer 连接器,接口定义如下：
| 备用端口 Pin脚定义 | ||
| Pin脚编号 | Pin 定义 | 定义说明 |
| 1 | 12V | 12V电源输入/输出 |
| 2 | 12V | 12V电源输入/输出 |
| 3 | GND | 电源地 |
| 4 | GND | 电源地 |
25. Recovery 按键
Recovery按键，主要是方便系统进入 Recovery 模式，来对 EMMC 进行镜像烧录/下载。
使用方法是：打开瑞芯微开发工具，断电状态下先从 Type-C OTG 口插入数据线，先摁住Recovery按键不放，然后接入12V电源，当电脑瑞芯微开发工具界面提示识别到 Recovery 设备时，即可松开按键，进行下一步的镜像烧录。
可参照固件烧录章节。
26 .Reset 按键
主要功能是作为系统的复位重启。在任何状态下按下此键都会断电重启系统。
27.Debug 端口
波特率：1500000bps 电平：3.3V
连接器规格 2.0MM 3P
| Debug 端口 Pin脚定义 | ||
| Pin脚编号 | Pin 定义 | 定义说明 |
| 1 | RXD | 串口接收 |
| 2 | TXD | 串口发送 |
| 3 | GND | 电源地 |

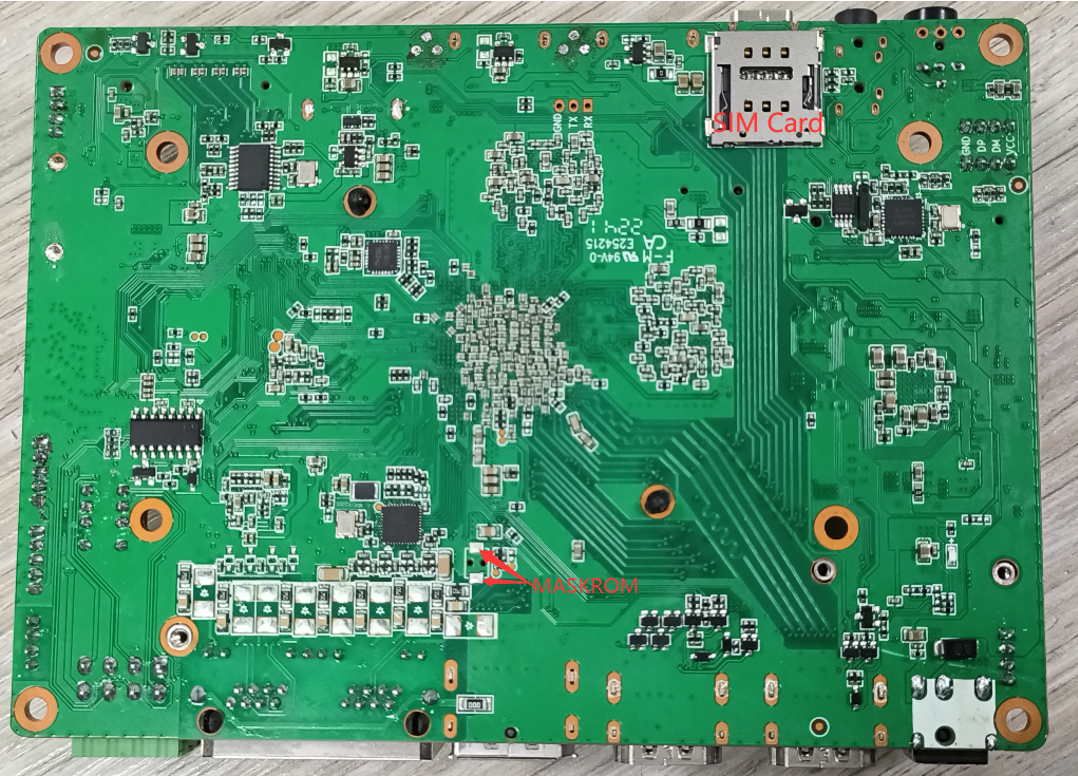

30 .Maskrom 按键
MaskRom按键，主要是方便系统进入 MaskRom 模式，来对 EMMC 进行镜像烧录/下载。
对于固件损坏不进系统可以按此键进行固件烧录。
使用方法是：打开瑞芯微开发工具，断电状态下先从 Type-C OTG 口插入数据线，先摁住MaskRom按键不放，然后接入12V电源，当电脑瑞芯微开发工具界面提示识别到 MaskRom 设备时，即可松开按键，进行下一步的镜像烧录。
可参照固件烧录章节。
