| 项目 | 内容 |
| 产品编号 | MINI PC -RK3588 |
| 版本号 | V1.0 |
| 发布日期 | 2026-3-19 |
| 生效日期 | 2026-3-19 |
| 文件状态 | 编修 |
| 文件拟定 | 王志海 |
| 文件审核 | |
| 保密类型 | 公开 |
| 版本 | 发布日期 | 升级记录 |
| V1.0 | 2026-3-19 | 第一次发布 |

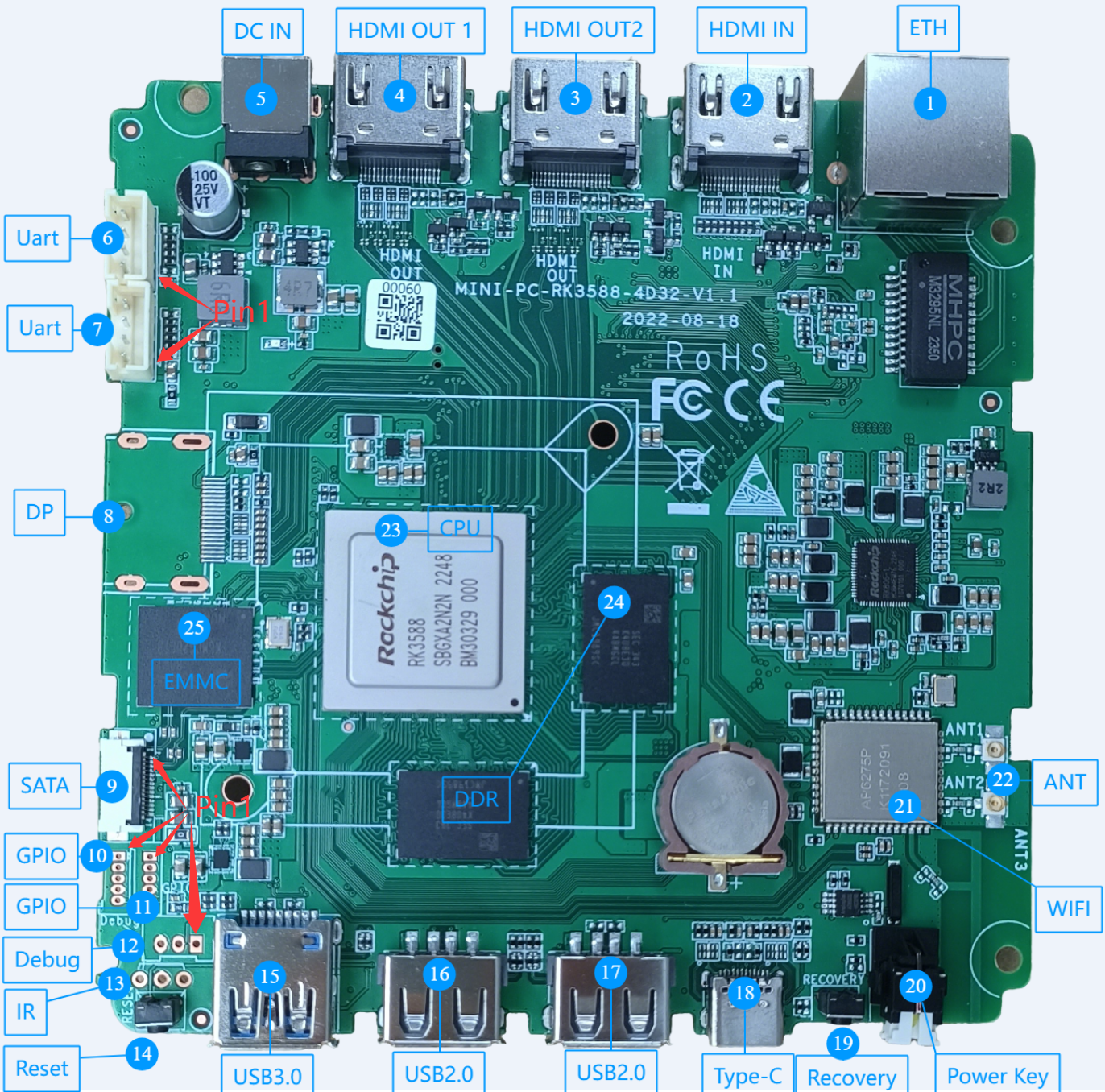

一、接口示意图
二、端口描述
1. 以太网
通过一个 RJ45 接口引出； 支持 10/100/1000Mbps 数据传输速率。
网线请使用Cat5e（超五类）网线，网线长度不能超过50M，才能保证网络稳定。
避免网线由室外接入网线，室外网线容易受雷击。
2. HDMI 输入
支持 HDMI2.0 、HDMI 1.4b 输入，
HDMI2.0 支持 RGB/YCbC4:4:4、RGB/YCbC4:2:2、YCbC4:2:0 2160P@60HZ;
HDMI1.4b 支持 CEA-861-E 1080p@120Hz;
支持 HDCP2.3 and HDCP1.4
3. HDMI 输出2
HDMI2.1 输出，Type-A 连接器，最高输出4K@60Hz，（安卓固件，用一个HDMI输出时，可显示8K）
支持RGB, YCbCr 4:4:4, YCbCr 4:2:2 and 8/10 bit
支持 RGB/YUV(up to 10bit)
支持HDCP2.3和DSC 1.2a
4. HDMI 输出1
HDMI2.1 输出，Type-A 连接器，最高输出4K@60Hz，（安卓固件，用一个HDMI输出时，可显示8K）
支持RGB, YCbCr 4:4:4, YCbCr 4:2:2 and 8/10 bit
支持 RGB/YUV(up to 10bit)
支持HDCP2.3和DSC 1.2a
5. 电源输入接口
12V 2A 电源DC头 5.5 2.0，请使用配套电源。
6. Uart 0 TTL端口
默认为Uart 端口，端口号为ttyS0.连接器为 Wafe 2.0MM 4Pin，定义如下：
| Uart Pin脚定义 | |||
| Pin脚编号 | Pin 定义 | GPIO | 定义说明 |
| 1 | 3.3V | \ | 3.3V电源输出，支持50mA |
| 2 | UART0_RX_M2 | GPIO4_A4_d | 串口RX，3.3V电平 |
| 3 | UART0_TX_M2 | GPIO4_A3_d | 串口TX，3.3V电平 |
| 4 | GND | \ | 电源地 |
7. Uart 3 TTL端口
默认为Uart 端口，端口号为ttyS3.连接器为 Wafe 2.0MM 4Pin，定义如下：
| Uart Pin脚定义 | |||
| Pin脚编号 | Pin 定义 | GPIO | 定义说明 |
| 1 | 3.3V | \ | 3.3V电源输出，支持50mA |
| 2 | UART3_RX_M2 | GPIO4_A6_d | 串口RX，3.3V电平 |
| 3 | UART3_TX_M2 | GPIO4_A5_d | 串口TX，3.3V电平 |
| 4 | GND | \ | 电源地 |
8. 备用DP 输出
DP 1.4a 输出，4Lanes 最高输出4K@60Hz。（安卓系统，单独DP 输出时，可支持8K@30HZ）
支持RGB/YUV(up to 10bit)
支持HDCP2.3, HDCP 1.3
9. 备用SATA 接口
SATA 3.0 接口，只支持5V 电源的硬盘或SSD。连接器为FPC 0.5MM 14P连接器。
| SATA端口 Pin脚定义 | ||
| Pin脚编号 | Pin 定义 | 定义说明 |
| 1 | GND | 电源地 |
| 2 | SATA30_0_TXP | SATA0 数据输出 正 |
| 3 | SATA30_0_TXN | SATA0 数据输出 负 |
| 4 | GND | 电源地 |
| 5 | SATA30_0_RXN | SATA0 数据接收 负 |
| 6 | SATA30_0_RXP | SATA0 数据接收 正 |
| 7 | GND | 电源地 |
| 8 | GND | 电源地 |
| 9 | GND | 电源地 |
| 10 | GND | 电源地 |
| 11 | 5V0 | SATA 5V电源输出 |
| 12 | 5V0 | SATA 5V电源输出 |
| 13 | 5V0 | SATA 5V电源输出 |
| 14 | 5V0 | SATA 5V电源输出 |
10 .备用GPIO 端口
连接器是1.25MM 1*5P 板对线 wafer 连接器,接口定义如下：
使用时请注意端口电平一致，电平电压不一样会损坏CPU。
| 备用 GPIO Pin脚定义 | |||||
|---|---|---|---|---|---|
| Pin | 电平 | GPIO | 功能1 | 功能2 | 功能3 |
| --- | --- | --- | --- | --- | --- |
| 1 | 3.3V | GPIO3_B2 | I2S2_SDI_M1 | UART2_RX_M2 | PWM3_IR_M1 |
| 2 | 3.3V | GPIO3_D0 | I2C 5_SDA _M0 | UART4_RX_M1 | PWM8_M2 |
| 3 | 3.3V | GPIO4_A0 | I2S1_MCLK_M0 | SPI0_MISO_M1 | |
| 4 | 电源地 | GND | |||
| 5 | 电源 | 3.3V |
11 .备用GPIO 端口
连接器是1.25MM 1*5P 板对线 wafer 连接器,接口定义如下：
使用时请注意端口电平一致，电平电压不一样会损坏CPU。
| 备用 GPIO Pin脚定义 | |||||
|---|---|---|---|---|---|
| Pin | 电平 | GPIO | 功能1 | 功能2 | 功能3 |
| --- | --- | --- | --- | --- | --- |
| 1 | 3.3V | GPIO4_A1 | I2S1_SCLK_M | SPI0_MOS1_M1 | |
| 2 | 3.3V | GPIO0_C4 | I2C 4_SDA _M2 | PWM2_M0 | Uart0_RX_M0 |
| 3 | 3.3V | GPIO0_C5 | I2C 4_SCL _M2 | PWM4_M0 | Uart0_TX_M0 |
| 4 | 电源地 | GND | |||
| 5 | 电源 | 3.3V |
12.Debug 端口
波特率：1500000bps 电平：3.3V
连接器规格 2.0MM 3P
| Debug 端口 Pin脚定义 | ||
| Pin脚编号 | Pin 定义 | 定义说明 |
| 1 | RXD | 串口接收 |
| 2 | TXD | 串口发送 |
| 3 | GND | 电源地 |
13 .备用IR 接收接口
38KHZ IR 接收端口，从左至右 定义为 IROUT---GND---VCC。
14 .Reset 按键
主要功能是作为系统的复位重启。在任何状态下按下此键都会断电重启系统。
15. USB3.0
A型 USB3.1 Gen1 Host，数据速率高达 5Gbps, 对外输出电流 500mA
16-17. USB2.0
2路 A型 USB2.0 Host，数据速率高达 480Mbps，对外输出电流 500mA
18. Type-c USB
支持USB3.0 OTG，可用于固件烧录，支持DP1.4a输出，最大可达4K@60Hz。（有些版本固件关闭了DP功能）
19. Recovery 按键
Recovery按键，主要是方便系统进入 Recovery 模式，来对 EMMC 进行镜像烧录/下载。
使用方法是：打开瑞芯微开发工具，断电状态下先从 Type-C OTG 口插入数据线，先摁住Recovery按键不放，然后接入12V电源，当电脑瑞芯微开发工具界面提示识别到 Recovery 设备时，即可松开按键，进行下一步的镜像烧录。
可参照固件烧录章节。
20. Power 按键
主要功能是作为系统的开关机按键和休眠按键来使用。当运行的系统是 Linux 时，该按键主要用作系统开关机按键。当运行的系统是 Android 时，该按键主要用作系统休眠按键。
并带工作指示灯

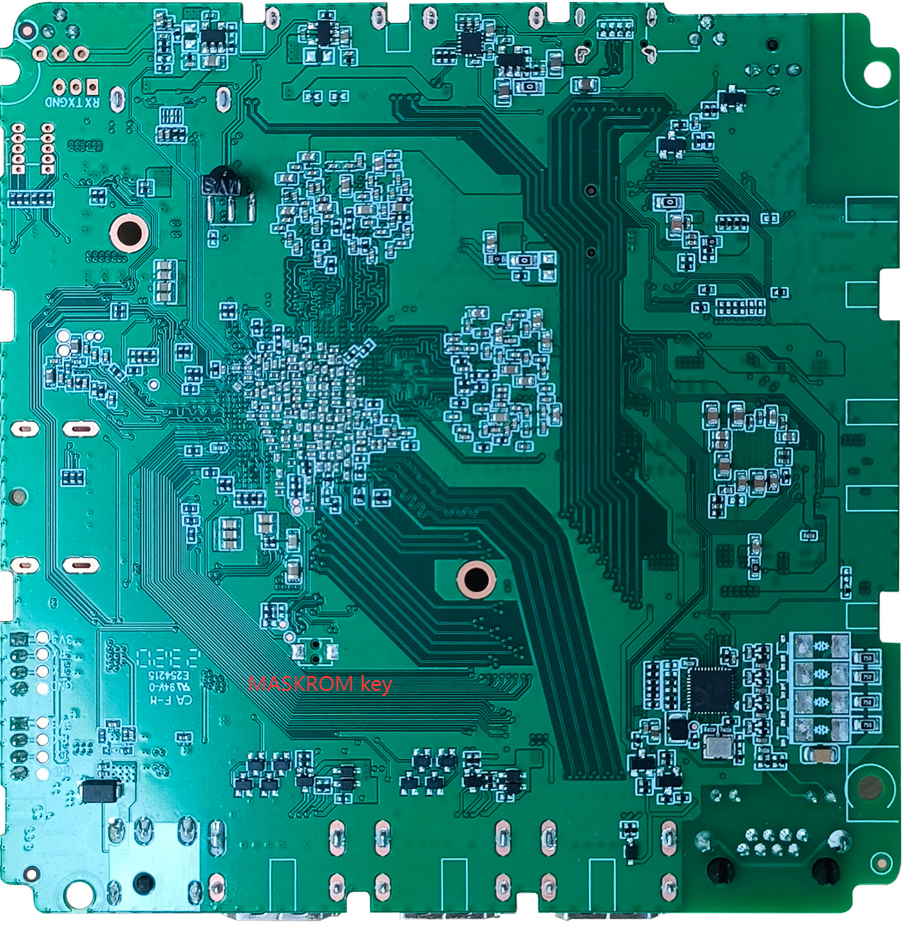

21 .Maskrom 按键
MaskRom按键，主要是方便系统进入 MaskRom 模式，来对 EMMC 进行镜像烧录/下载。
对于固件损坏不进系统可以按此键进行固件烧录。
使用方法是：打开瑞芯微开发工具，断电状态下先从 Type-C OTG 口插入数据线，先摁住MaskRom按键不放，然后接入12V电源，当电脑瑞芯微开发工具界面提示识别到 MaskRom 设备时，即可松开按键，进行下一步的镜像烧录。
可参照固件烧录章节。
