| 项目 | 内容 |
| 产品编号 | EDGE-RK3568 |
| 版本号 | V1.0 |
| 发布日期 | 2026-04-11 |
| 生效日期 | 2026-04-11 |
| 文件状态 | 编修 |
| 文件拟定 | 王志海 |
| 文件审核 | |
| 保密类型 | 公开 |
| 版本 | 发布日期 | 升级记录 |
| V1.0 | 2026-04-11 | 第一次发布 |

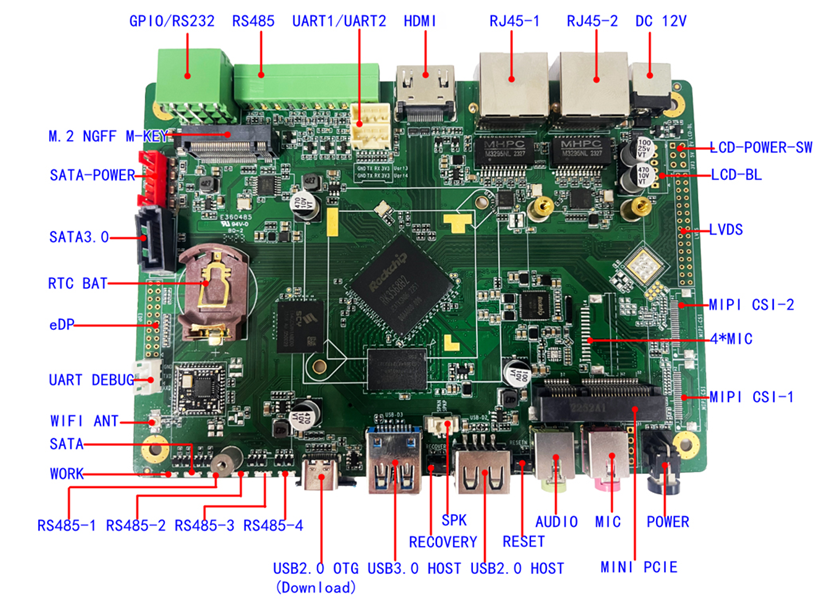

一、接口示意图
二、端口描述
2.1**、LVDS 接口**
LVDS 支持 4 Lane和8 Lane 屏，LVDS屏电源接口有12V、5V、3.3V之间选择。

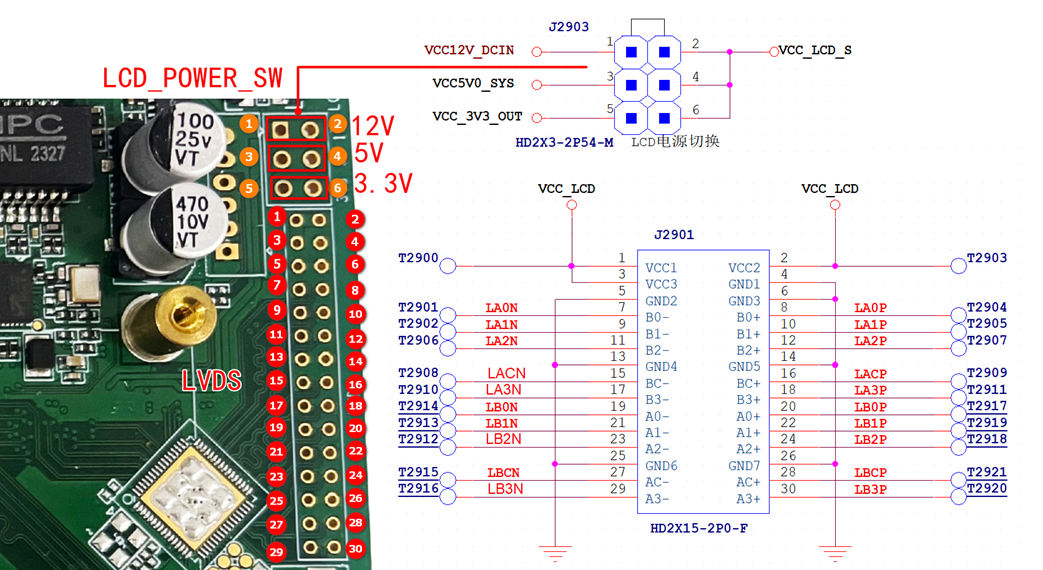

2.11： LVDS 屏电源选择，可以通过跳线帽选择合适LVDS屏规格的电源
2.12： LVDS 接口定义，连接器为2*15Pin 2.0MM间距针座。

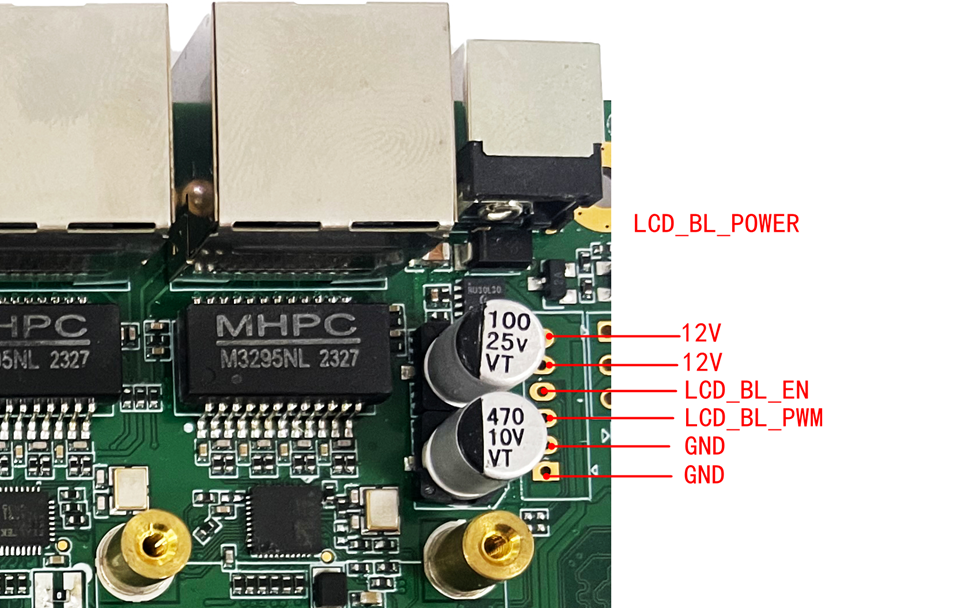

2.2**、 LVDS /EDP电源背光**
2.3**、 EDP接口**

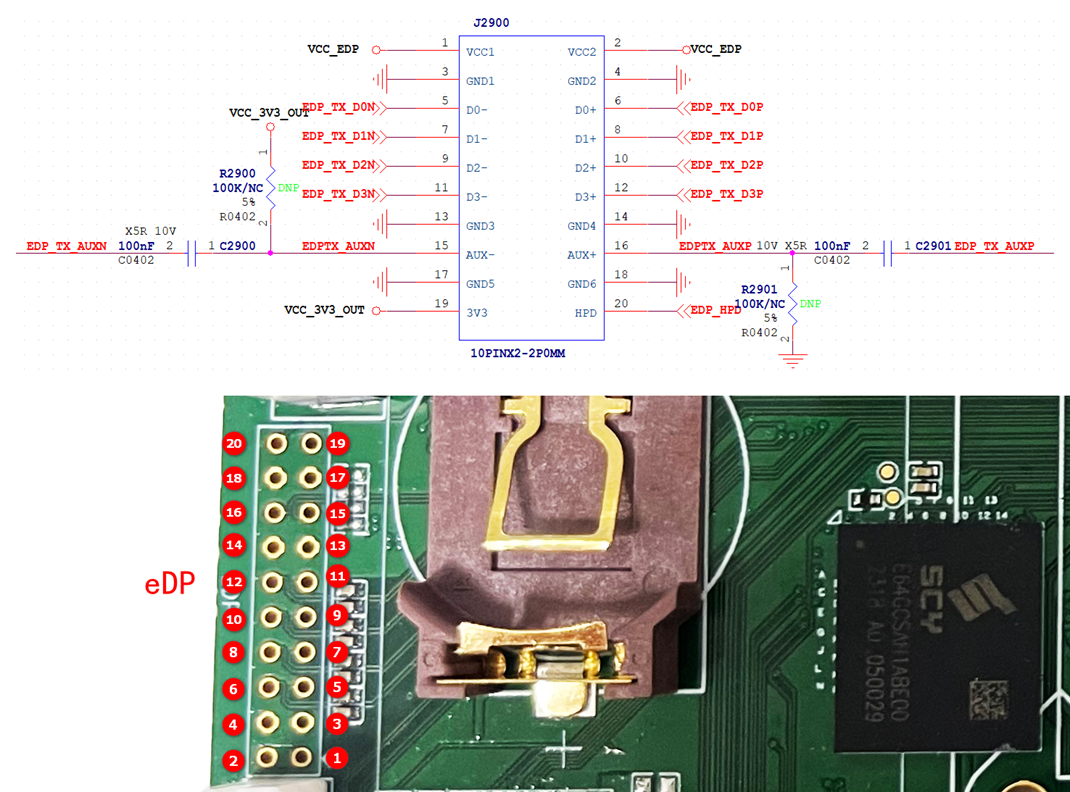

2.31： EDP 接口连接器为2*10Pin 2.0MM间距针座。其接口定义为：

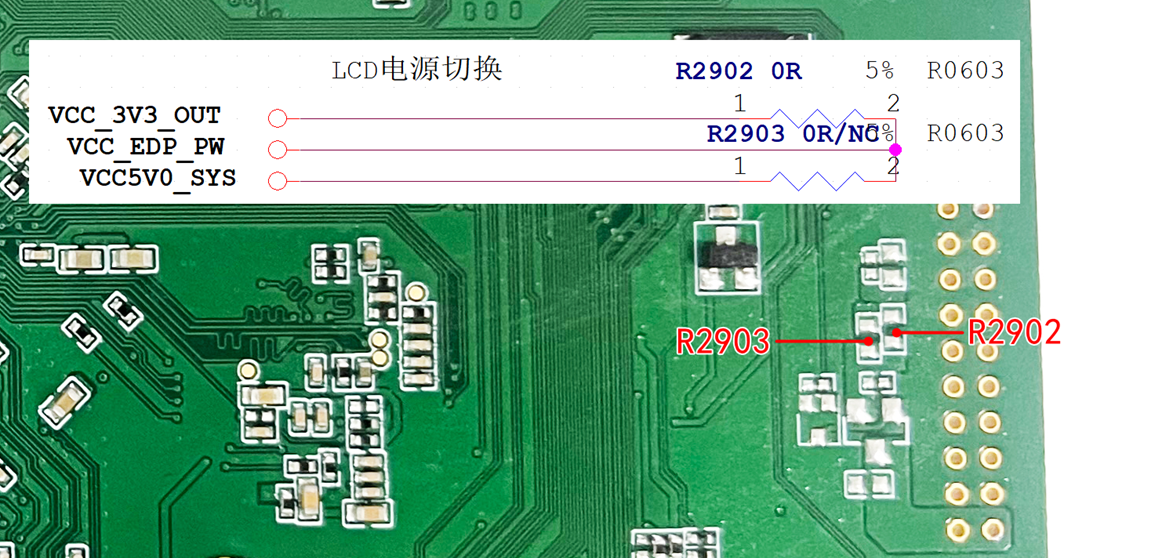

2.3： EDP 电源 可以通过 R2902和R2903来切换 3.3V或5V供电。

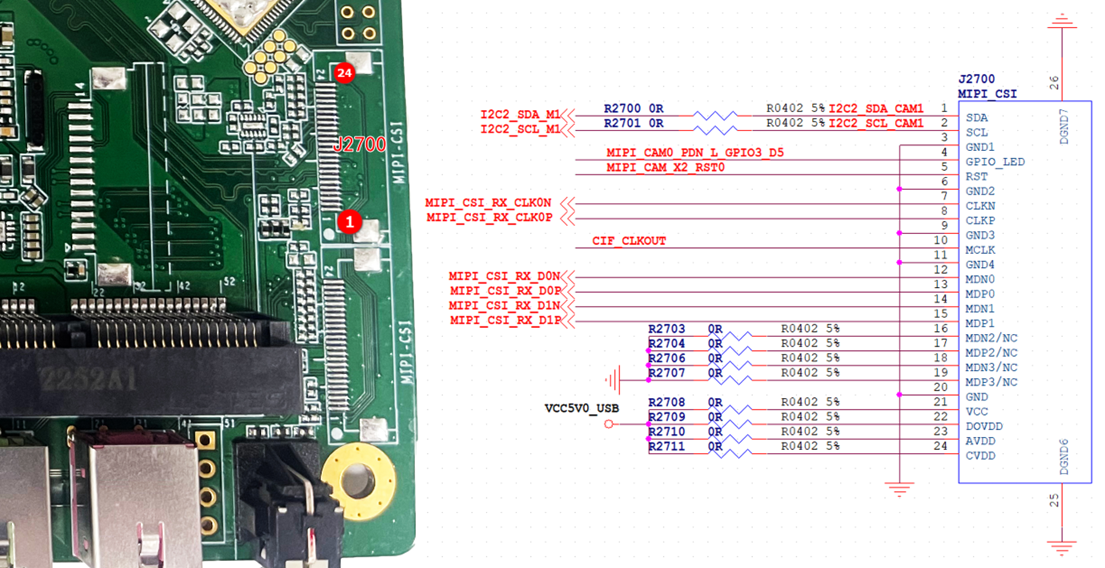

2.4**、 Camera for MIPI CSI**

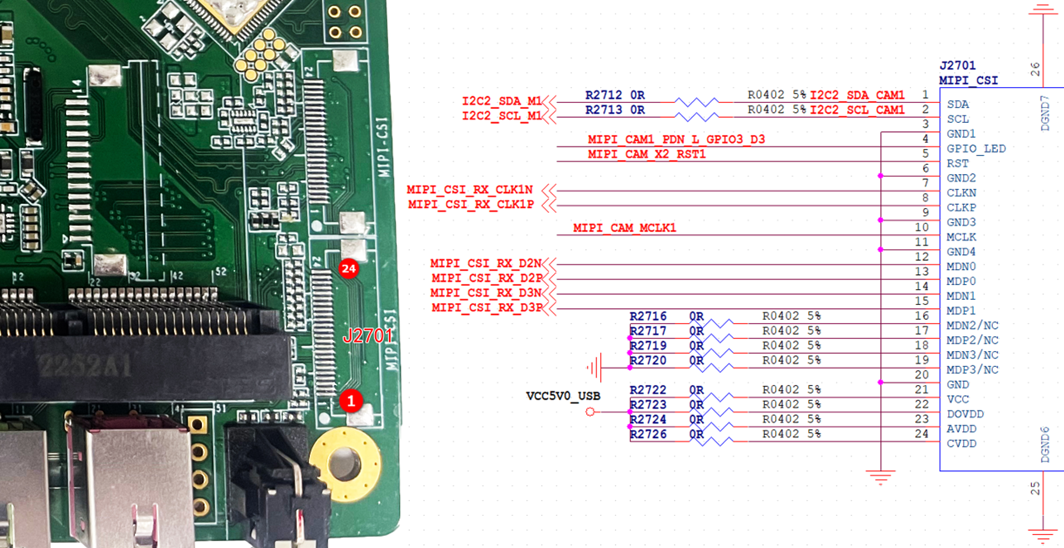

支持2路 2Lane MIPI摄像头，也可以组合成 4 Lane 单路摄像头使用。
摄像头使用的是24Pin 0.5mm 间距的 FPC连接器，上下都可以接触。

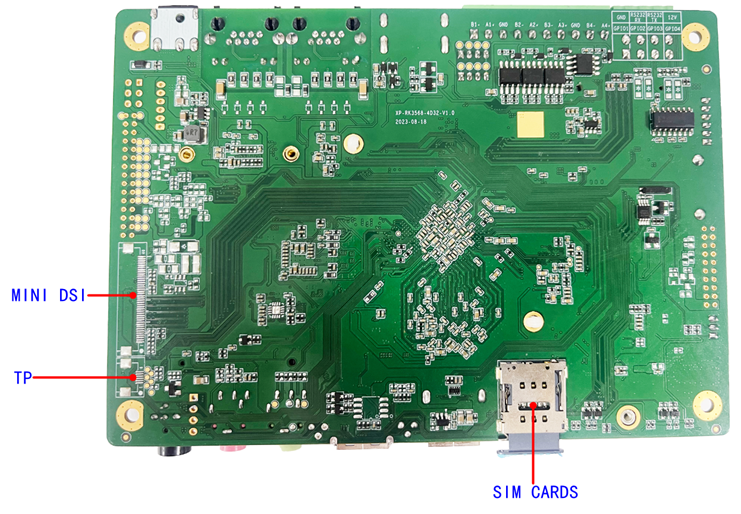

2.5**、 MIPI DSI**

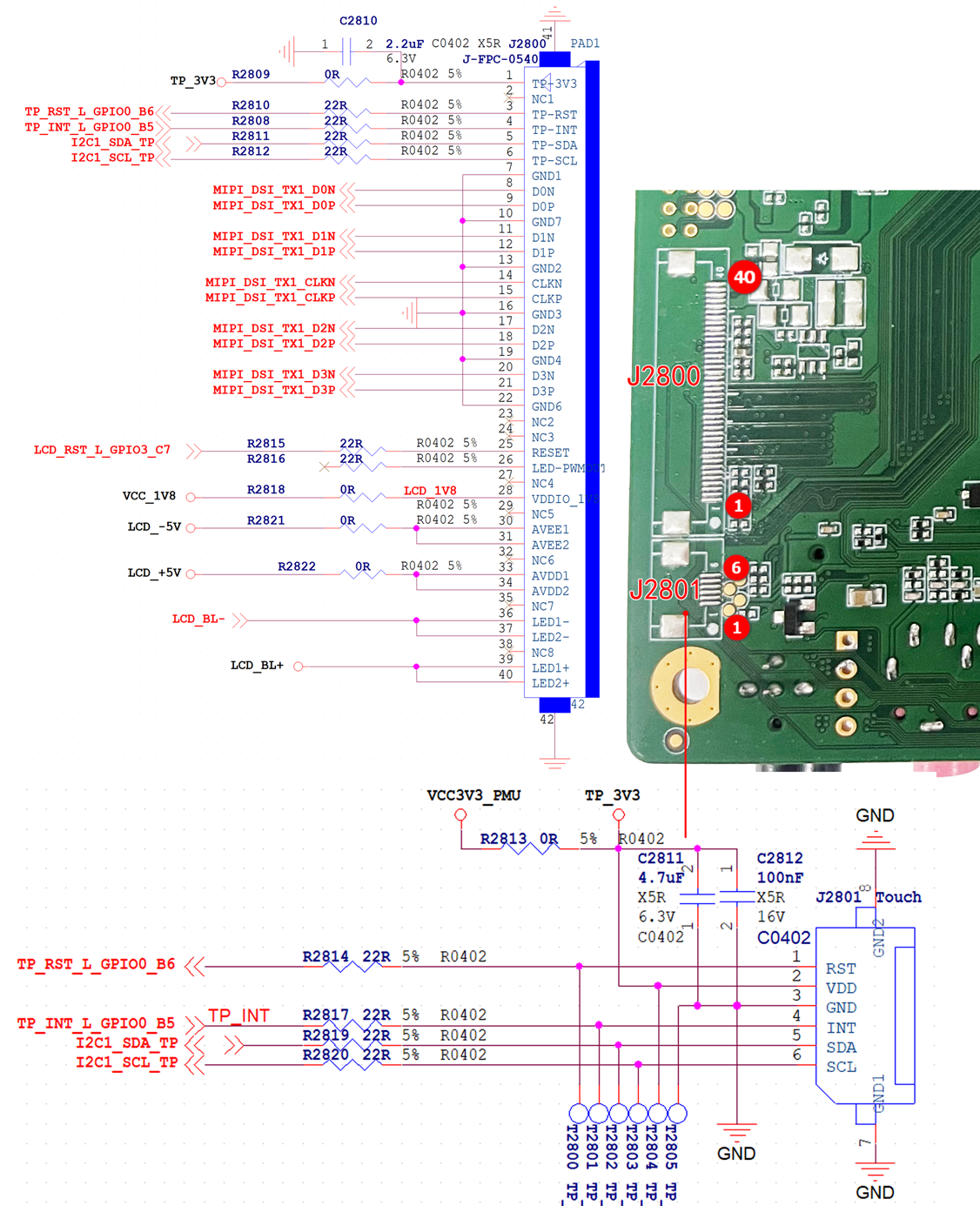

MIPI DSI接口采用的是 40Pin 0.5MM间距 FPC连接器，支持上下都可接触。连接器在Bottom层。

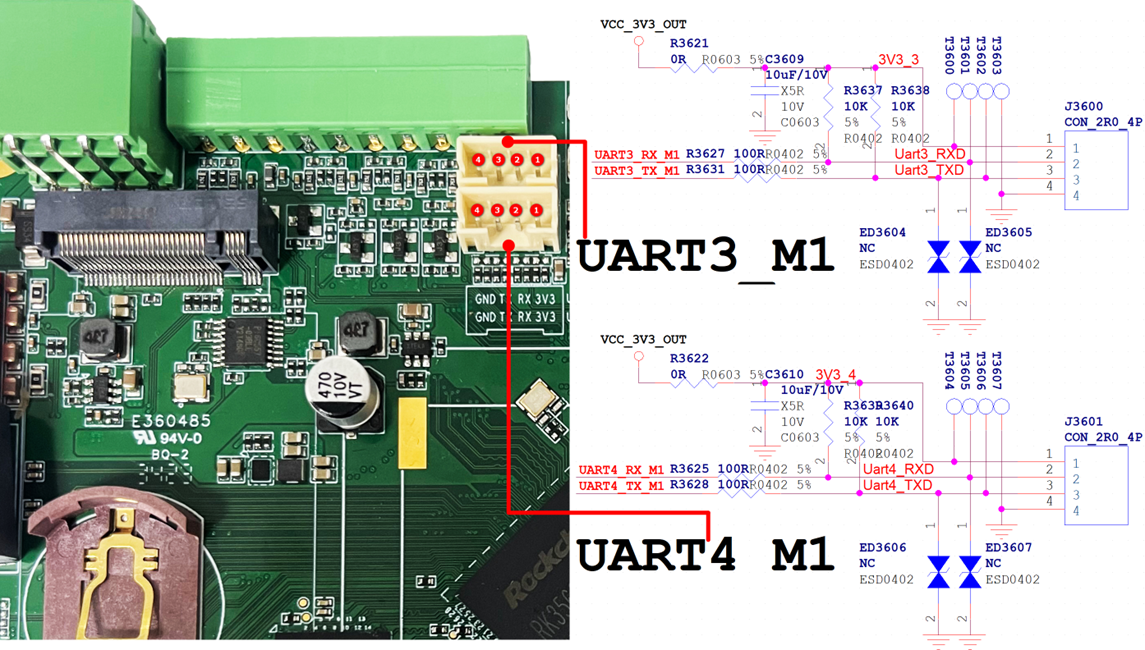

2.6**、TTL 串口**
支持4组 3.3V电平的 TTL UART口，连接器使用的是2.0MM 4Pin Wafer连接器。

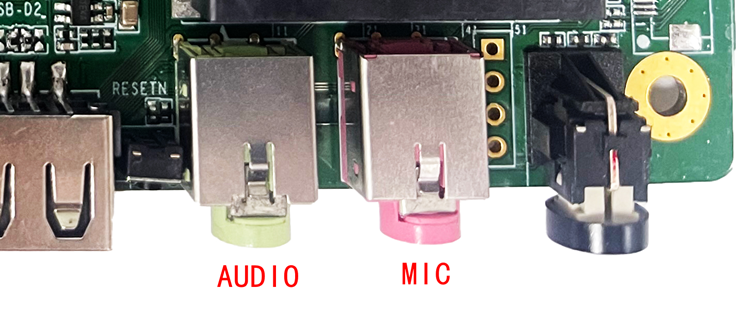

2.7**、音频接口**
音频的录音和放音是通过RK809-5自带的Codec实现的。并通过3.5MM 3段式耳机座输入和输出，也预留的1.25MM间距的连接器作为备用输出。绿色耳机座为声音输出，红色耳机座为麦克风输入。

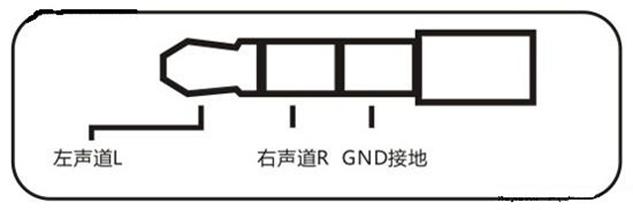

耳机座接口定义：

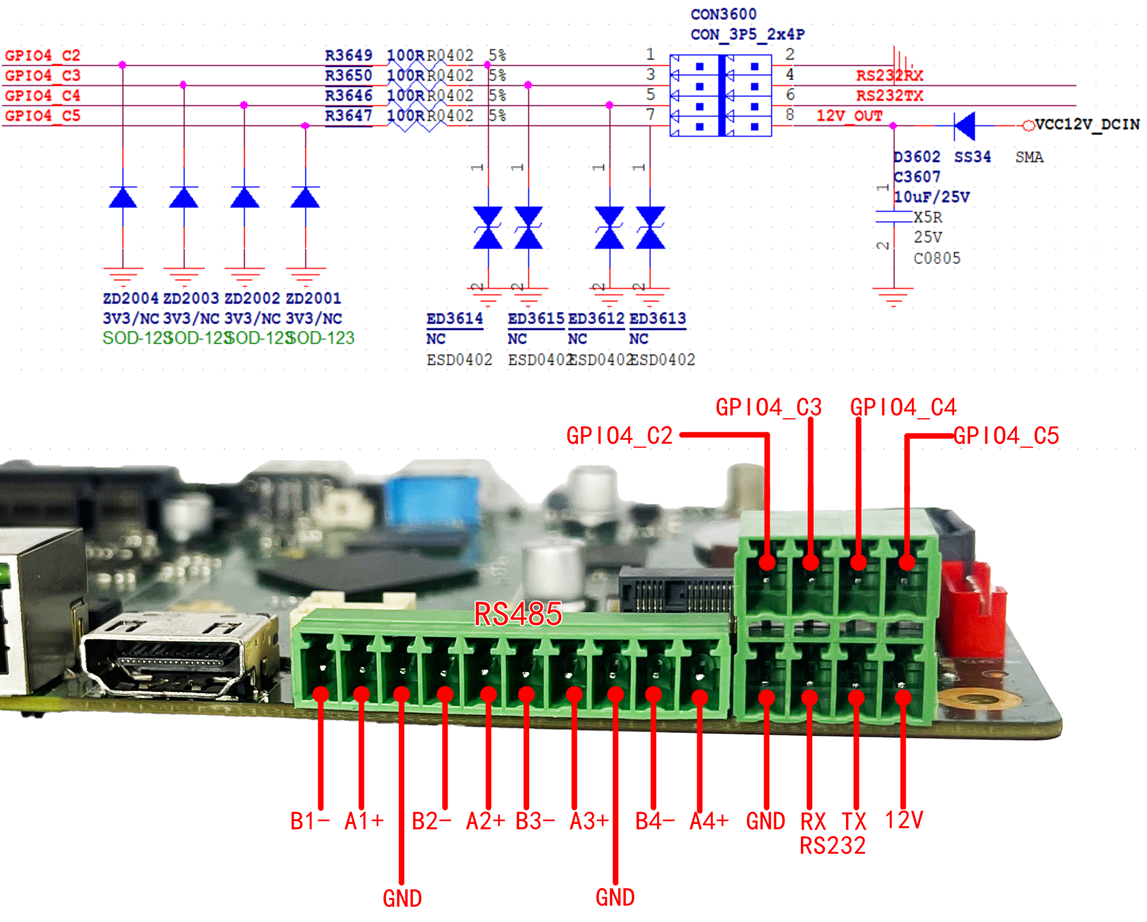

2.8**、 RS232\RS485\12V 输出**
RS232/GPIO/12V输出接口为3.5MM 双层凤凰连接器，RS485未3.5MM单层凤凰连接器，接口定义：

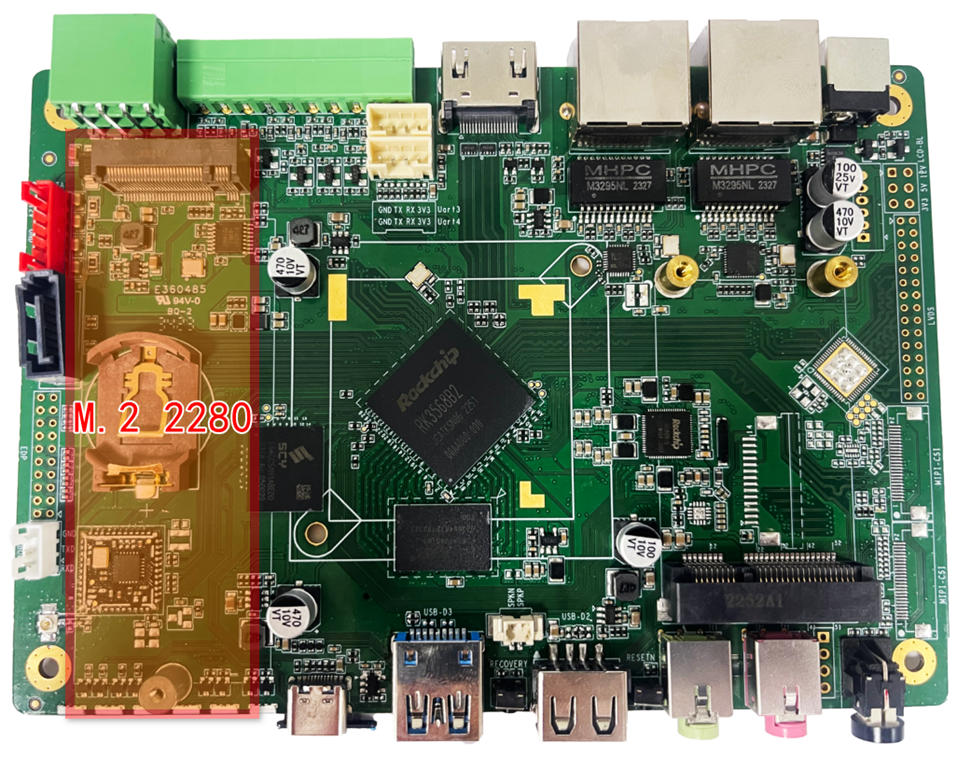

2.9**、PCIE 3.0**
PCIE 3.0 接口使用的是M.2 M-key 连接器，可以接SSD及其他功能扩展。仅支持 80MM长的扩展卡。
2.10**、 MINI PCIE**

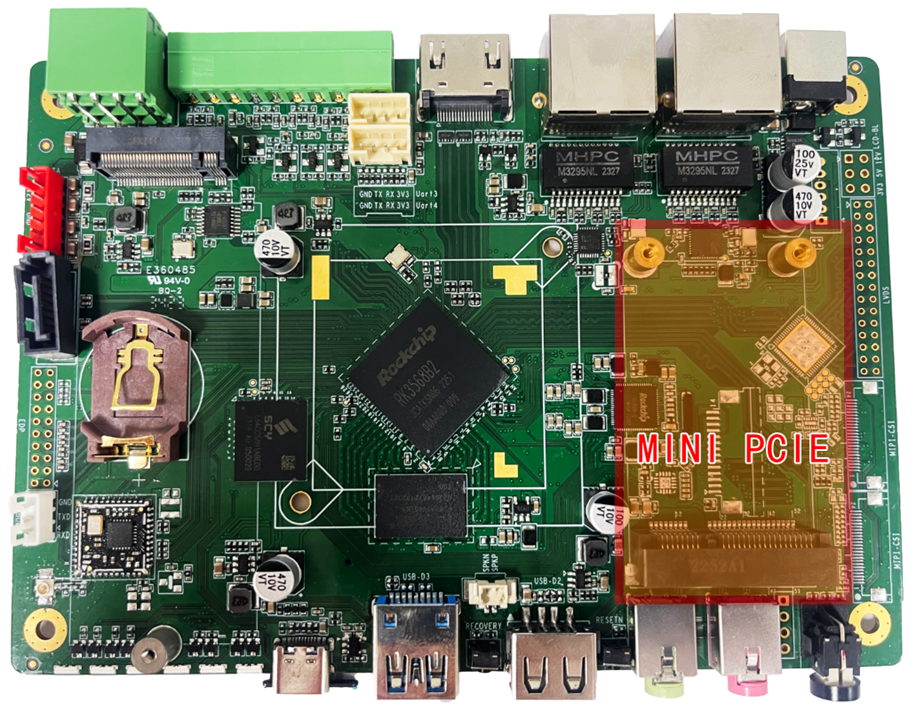

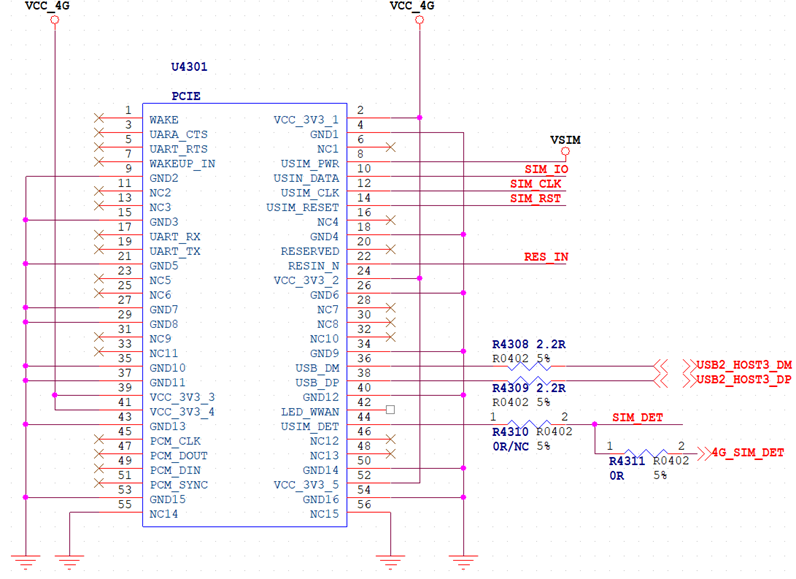

此接口是4G LET模块扩展接口，可以通过插入MINI PCIE封装的4G LET模块，来实现4G网络（只能上网，不能打电话）
2.11**、 四麦阵列**

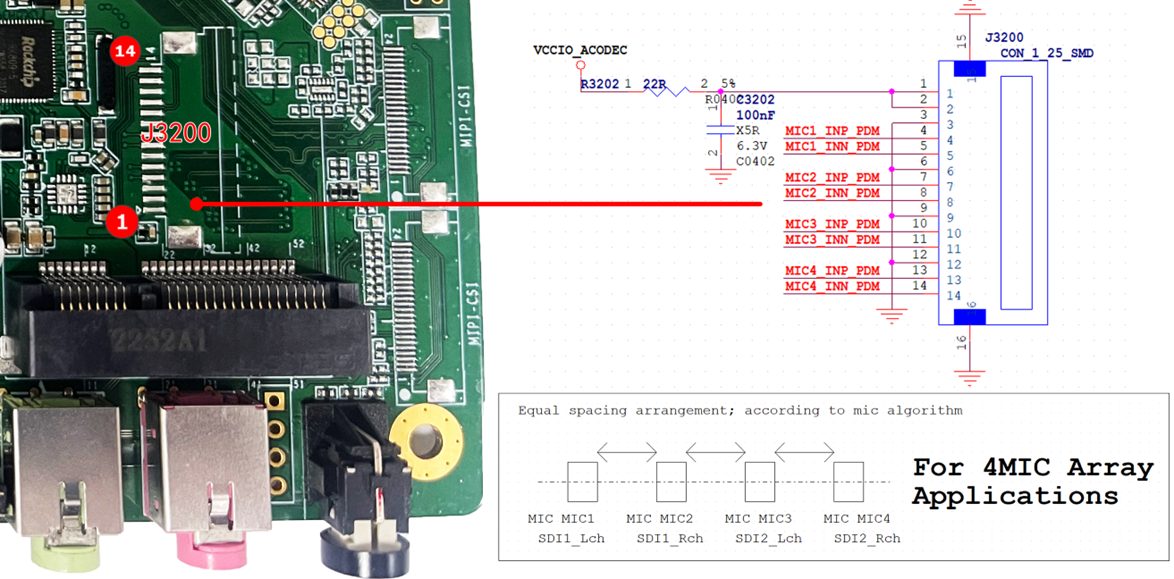

此接口是四麦阵列接口，可以通过外接麦克风小板，实现四麦阵列功能
