一、产品介绍

RK3568拥有4个64位Cortex-A55，采用全新ARM v8.2-A架构，主频最高可达2.0GHz，效能有大幅提升；采用22nm先进工艺，具有低功耗高性能的特点。

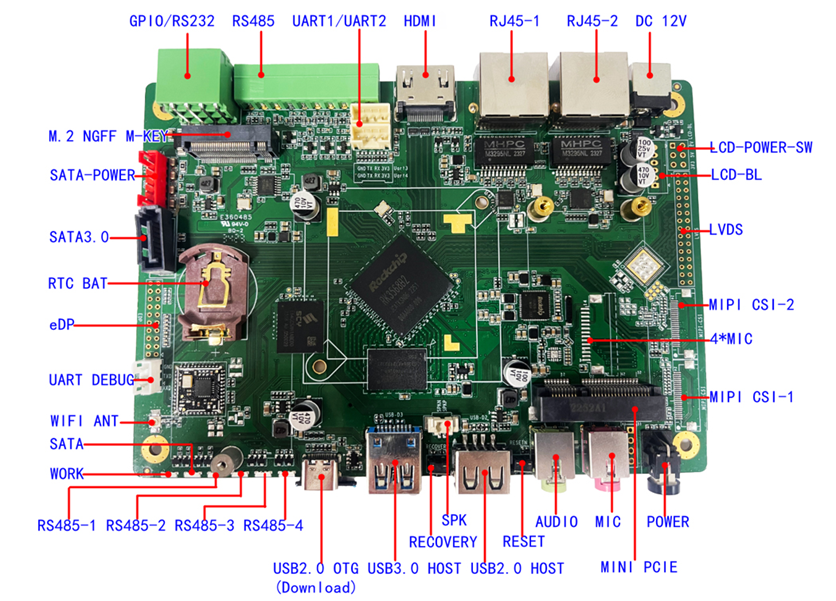

RK3568具有丰富的接口，拥有HDMI，eDP,LVDS,MIPI多种显示输出接口，可以实现多屏显示，有Type-c、SATA3.0、PCIE3.0接口，多组RS232，RS485,UART,GPIO等工业控制接口，并有双路千兆网口，还可以通过MINI PCIE扩展4G LTE 网络。

二、规格参数

产品规格


CPU	RK3568 Quad-core ARM Cortex-A55 CPU
频率高达2.0GHz
GPU	Mali-G52 GPU，OpenGL ES 1.1/2.0/3.2，OpenCL 2.1，Vulkan 1.1
内嵌高性能2D加速硬件
DDR	LPDDR4X
2G/4G/8G可选
NPU	1.0 Tops
OS	Android /Debian /Buildroot/ Ubuntu
内置存储器	支持 eMMC5.1，SDIO3.0
16GB/32GB/64G/128G（可选）
扩展存储	支持 SATA3.0 接口扩展SSD/HDD
支持M.2 NGFF M-KEY SSD PCIE3.0
显示输出	HDMI 2.0a接口*1，适用于4K 60Hz，HDCP 1.4 / 2.2
MIPI-DSI带触摸接口*1，4Lane（备用）
LVDS 接口*1 8Lane（备用）
eDP 1.3接口*1 4Lane （备用）
Camera	MIPI CSI 2Lane 接口*2 （备用）
以太网	1000M*2
WIFI	WiFi5无线网络接入 IEEE 802.11a/b/g/n/ac
BT	V 5.0
4G	支持，Mini Pcie接口
USB	USB3.1 HOST A型*1 5Gbps
USB2.0 OTG Type-C*1 5Gbps
USB2.0 HOST A型*1 480Mbps
PCIE	PCIE3.0 *2 M.2 M-Key
Audio	支持MIC和音频接口 *1 3.5MM 3节耳机口
四麦阵列*1（备用）
RTC	支持
工业接口	RS232接口*1
RS485接口*4
UART TTL接口*2
GPIO接口 *4
电源	12V 2A 电源DC头 5.5 2.0
散热方式	被动散热
整机功耗	8W（不加外设）
净重	PCBA：77g 整机：888g
包装重量	PCBA：220g 整机：1160g
工作温度	-20~45℃
存储温度	-20~70℃
工作湿度	20-85 RH （无冷凝）
存储湿度	5-90 RH （无冷凝）
