项目内容
产品编号S1A-BM1688
版本号V1.0
发布日期2026-04-14
生效日期2026-04-14
文件状态编修
文件拟定王志海
文件审核
保密类型公开
版本发布日期升级记录
V1.02026-04-14第一次发布

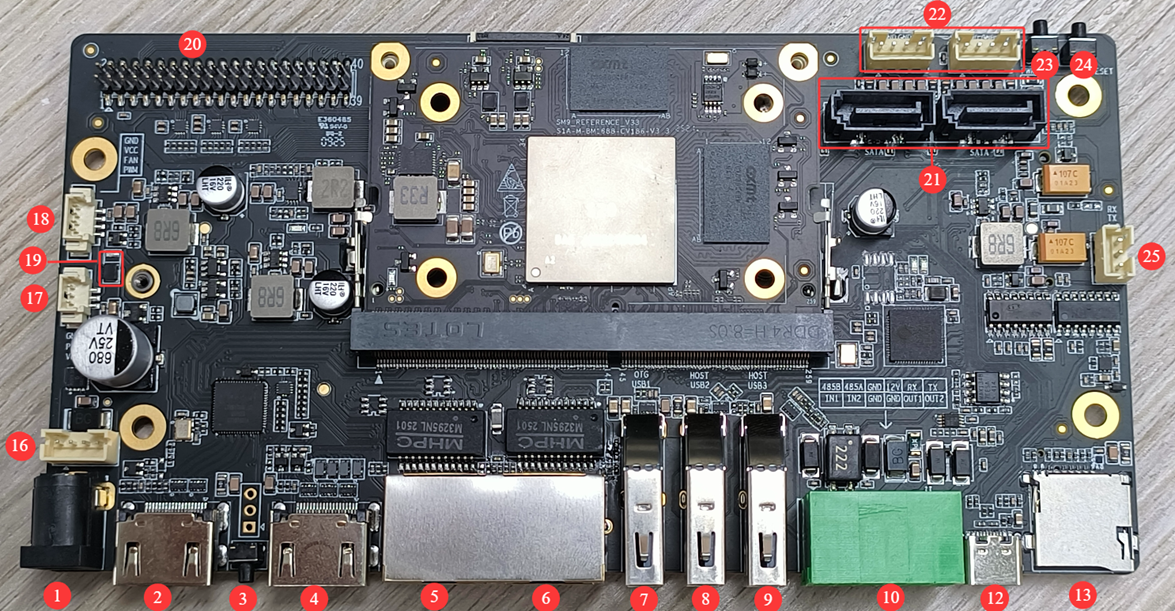

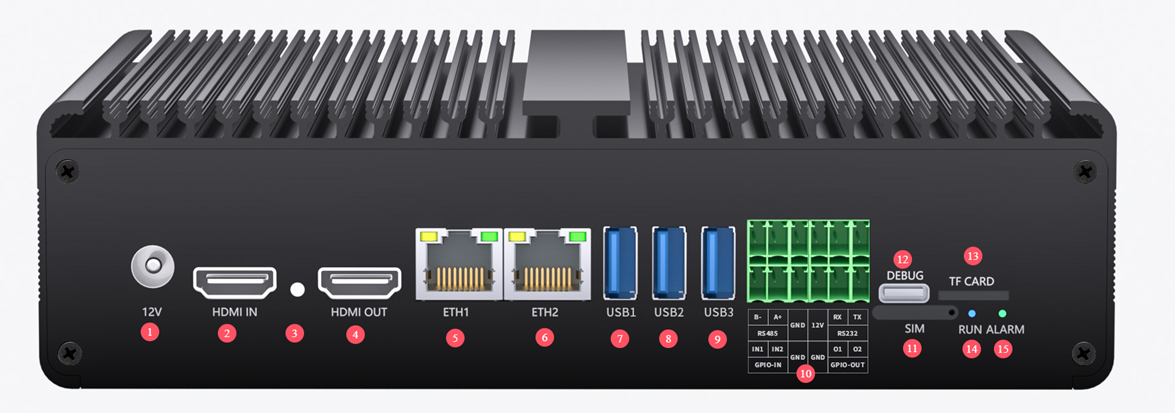

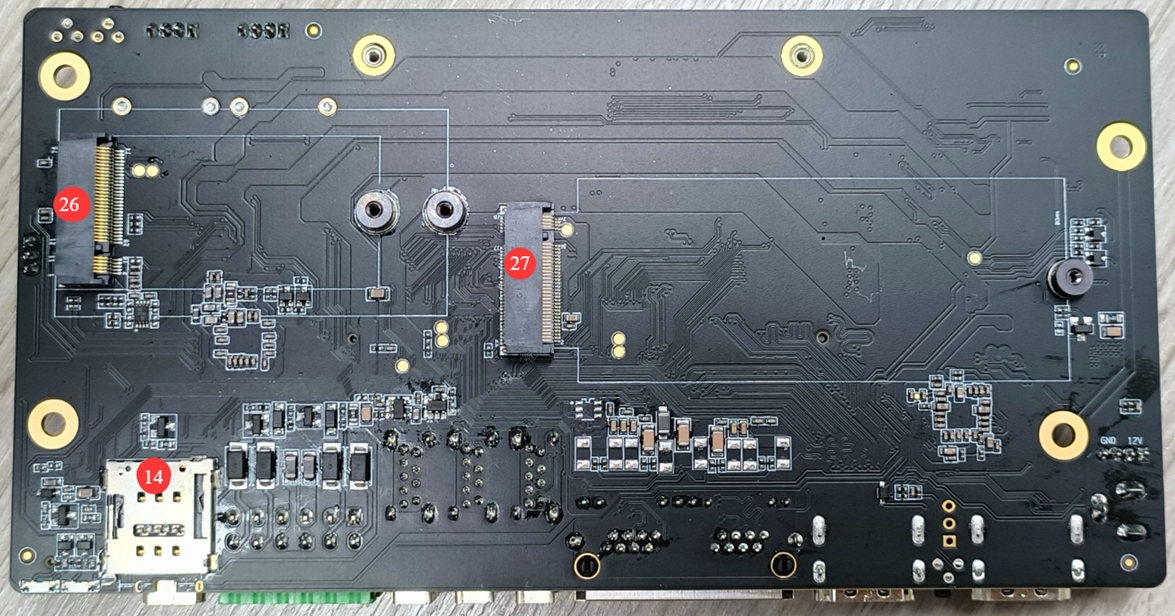

一、接口示意图




二、端口描述

序号名称附图规格及使用方法
1DC电源输入image-2026-4-14_18-13-4-1.pngDC 12V 3A电源输入，请使用配套电源。 DC口规格：5.5-2.1MM
2HDMI 输入image-2026-4-14_18-13-13-1.pngHDMI 输入，最高支持4K 60HZ。 sudo systemctl disable SophonHDMI reboot sudo insmod /mnt/system/ko/v4l2_lt6911.ko cd /opt/sophon/sophon-soc-libisp_1.0.0/bin/ ./isp_tool_daemon 目前Demo只支持4K60，需要其他分辨率需调整固件
3Recovery按键image-2026-4-14_18-13-26-1.pngRecovery按键，USB升级时使用
4HDMI 输出image-2026-4-14_18-13-37-1.pngHDMI 输出，最高支持4K 60HZ。
5-6以太网image-2026-4-14_18-13-48-1.png1000M x2 EHT1 为固定IP;EHT0 为动态IP
7-8-9USB 口image-2026-4-14_18-13-58-1.pngUSB1 为USB3.0 OTG 口，可以作为固件升级（建议TF卡升级）； USB2和USB3为USB3.0 HOST口。
10串口、GPIO口image-2026-4-14_18-14-9-1.pngRS485 –ttyS1  最高波特率 115200bps RS232 – ttyS3最高波特率 115200bps 可以使用我们配套的uart 脚本进行测试 12V 电源输出，最大负载为1A，引线长度不应超过1M GPIO-IN 输入低电平或者悬空时，CPU读取为“1”； 输入高电平时（3.3-12V），CPU读取为“0” GPIO IN1： echo 338 > /sys/class/gpio/export echo in > /sys/class/gpio/gpio338/direction cat /sys/class/gpio/gpio338/value GPIO IN2： echo 339 > /sys/class/gpio/export echo in > /sys/class/gpio/gpio339/direction cat /sys/class/gpio/gpio339/value GPIO-OUT CPU输出“1”时，端口输出为“3.3V”； CPU输出“0”时，端口输出为 “0V” GPIO输出是带3.3V@10K上拉的漏极输出器， 可以控制 5V-12V的设备。（需要外接上拉） GPIO OUT1： echo 335 > /sys/class/gpio/export echo out > /sys/class/gpio/gpio335/direction  echo 0 > /sys/class/gpio/gpio335/value echo 1 > /sys/class/gpio/gpio335/value GPIO OUT2 ： echo 334 > /sys/class/gpio/export echo out > /sys/class/gpio/gpio334/direction  echo 0 > /sys/class/gpio/gpio334/value echo 1 > /sys/class/gpio/gpio334/value
11SIMimage-2026-4-14_18-14-22-1.png4G、5G 网络 SIM卡位，为Nano卡。
12调试口image-2026-4-14_18-14-31-1.png调试口，内置USB转Uart芯片CH341，波特率115200bps 驱动下载： https://www.wch.cn/products/CH340
13TF 卡image-2026-4-14_18-14-41-1.png可用于升级固件；支持数据存储。
14-15image-2026-4-14_18-14-51-1.png指示灯
16电源端口image-2026-4-14_18-15-2-1.png12V电源输入口，与DC座并联输入 2.0MM 4P
17风扇接口1image-2026-4-14_18-15-11-1.png风扇接口，带PWM，默认为12V风扇。 1.25MM 3P
18风扇接口2image-2026-4-14_18-15-20-1.png风扇接口，带PWM，默认为12V风扇。 1.25MM 4P
19风扇电源切换电感image-2026-4-14_18-15-31-1.png用于切换风扇的电源电压
20GPIO 口image-2026-4-14_18-15-43-1.png
21SATA 接口image-2026-4-14_18-16-7-1.png两路SATA 3.0 7P 使用SATA硬盘时，请先格式化硬盘
22SATA 电源image-2026-4-14_18-16-19-1.png两路2.0MM 4P SATA电源
23,-24PWR、 Reset 按键image-2026-4-14_18-16-30-1.pngPWR、Reset按键
25Debug 口image-2026-4-14_18-16-54-1.png内部Debug 调试口 2.0MM 3P
264G/5G 模块接口image-2026-4-14_18-17-2-1.png4G/5G 模块接口 M.2 B-key 支持2242和2250模组 USB2.0+USB3.0 通讯方式 支持 美格 SRM821 5G 模组（其他模组需调试）
27M.2 PCIEimage-2026-4-14_18-17-11-1.pngM.2 M-Key 2280 PCIE3.0x2 支持SSD或其他PCIE 模组 使用SSD时，请先格式化SSD
