RM182X · M.2 2280 算力协处理器模组
概述
RM182XMC0（含 RM1820MC0、RM1828MC0）是一款高性能算力协处理器模组， 可支持 3B / 7B 大模型（RM1820MC0 支持 3B，RM1828MC0 支持 7B）， 适用于 AI 推理、机器视觉等人工智能相关应用。
模组搭载瑞芯微算力协处理器 RK182X，采用 M.2 Key M 金手指接口， 尺寸 22mm × 80mm。客户只需设计简单的底板，模组即可集成到各类边缘或嵌入式设备中， 实现快速开发与落地。

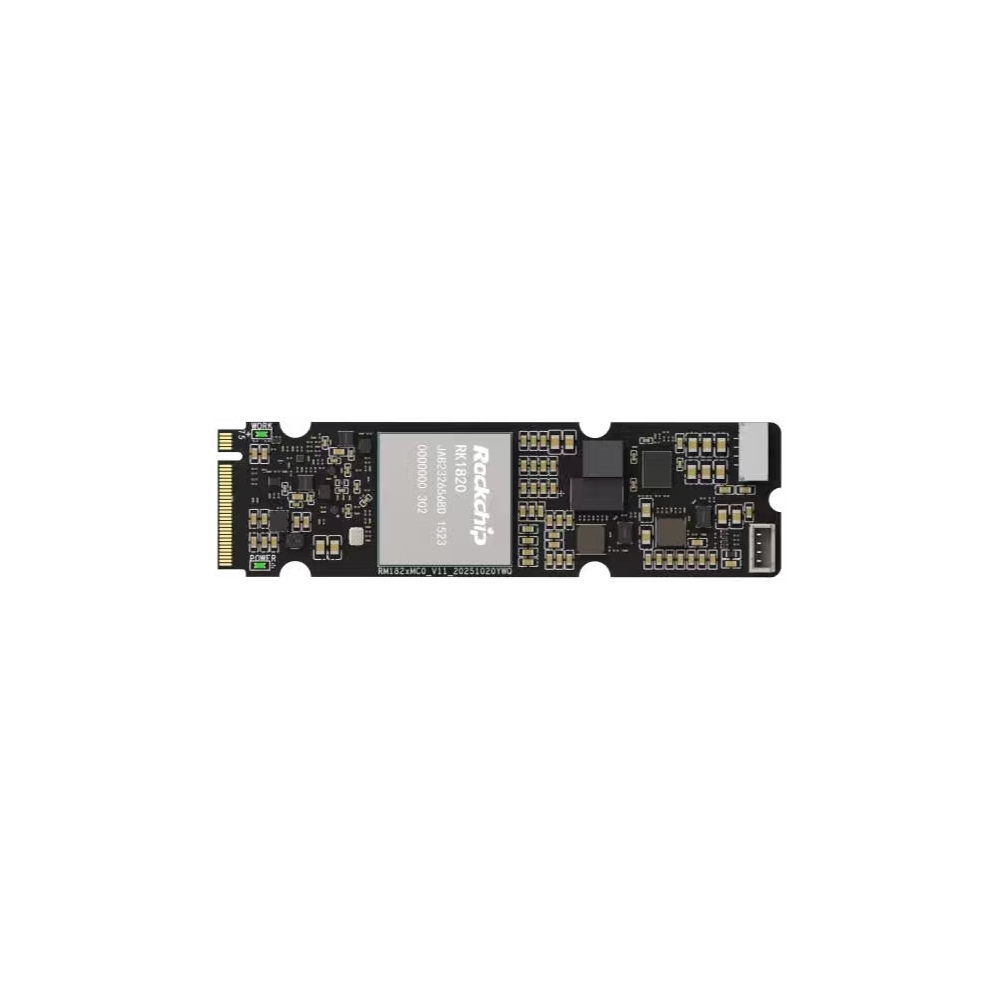

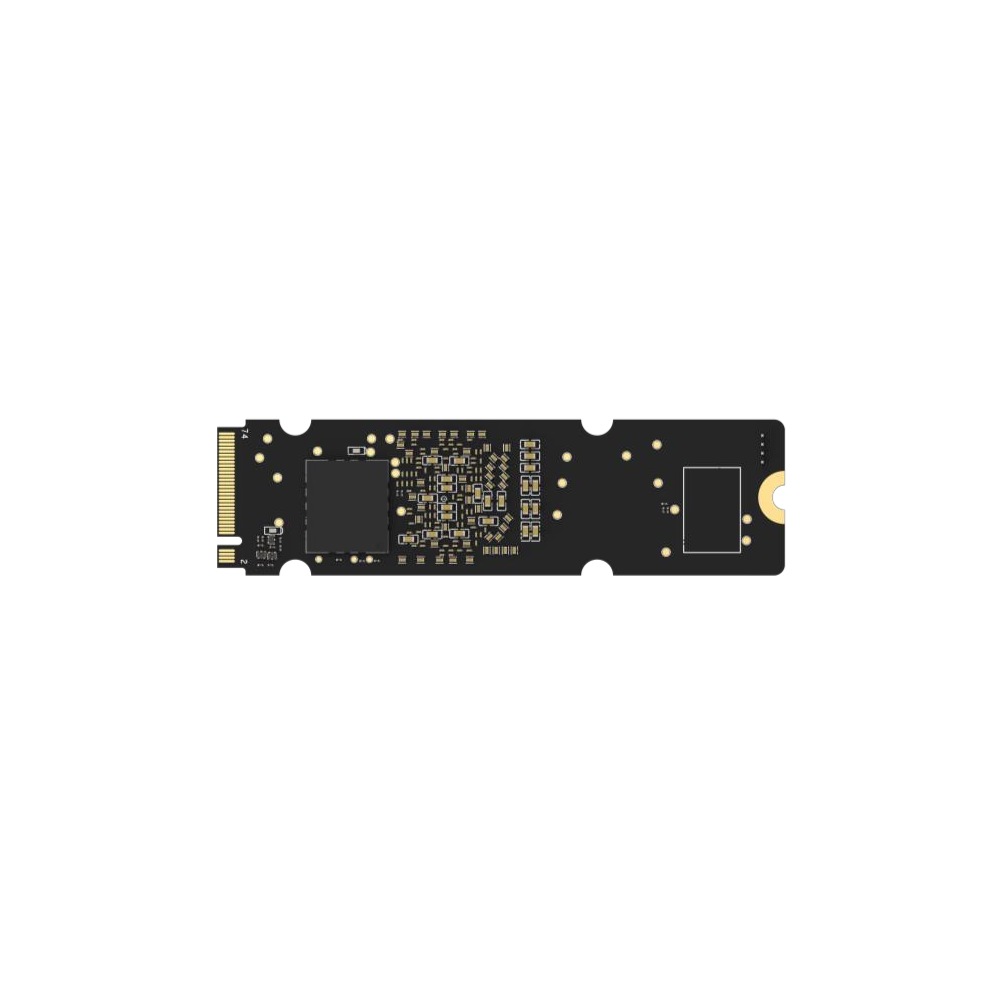

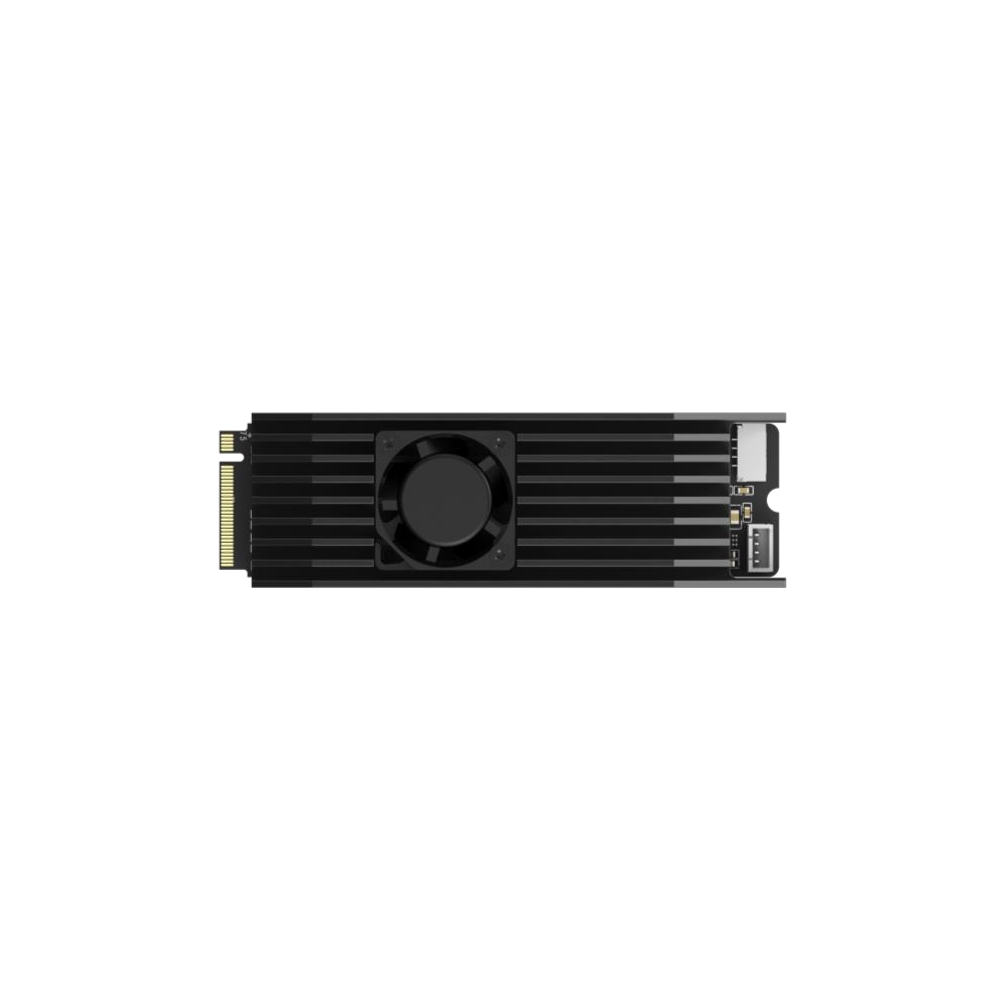

产品外观
产品亮点
核心价值
把大模型推理能力做成标准 M.2 2280 卡。你的主机只要有空闲 PCIe M.2 插槽， 加一张卡就能获得 20TOPS 本地算力，无需更换主控、无需上云。
| 特性 | 参数 |
|---|---|
| 算力 | 20 TOPS @ INT8 |
| 数据类型 | INT4 / INT8 / INT16 / FP8 / FP16 / BF16 |
| 片内 DRAM | RK1820：2.5GB ｜ RK1828：5GB（数百 GB 级带宽） |
| CPU | 3× 64 位 RISC-V（SRV、VRV0、VRV1） |
| 接口 | M.2 Key M，PCIe 2.1 通信 |
| 尺寸 | 22mm × 80mm |
| 大模型支持 | RK1820 → 3B ｜ RK1828 → 7B |
已支持模型
| 类别 | 模型 |
|---|---|
| 大语言模型 | Qwen 2.5 0.5B / 1.5B / 3B、Qwen 3 0.6B / 1.7B |
| 多模态 | FastVLM |
| 图像分类 | MobileNetV1、MobileNetV2、ResNet50V2 |
| 目标检测 | YOLOv5s、YOLOv6s、YOLOv8s |
软件栈
| 组件 | 说明 |
|---|---|
| RKNN3 Toolkit | PC 端开发套件，负责模型转换与量化 |
| RKNN3 Runtime | 板端运行 API |
| RKNN3 Model Zoo | 模型转换部署示例 |
性能实测
输入 tokens：128
| 模型 | 模式 | TTFT (ms) | TPS (tokens/s) | 平均功耗 | 峰值功耗 |
|---|---|---|---|---|---|
| Qwen2.5 3B | 节能模式 | 144.455 | 54.537 | 5.35W | 15.14W |
| Qwen2.5 3B | 标准模式 | 96.05 | 77.945 | 7.2W | 24.86W |
| Qwen2.5 7B | 节能模式 | 288.255 | 35.044 | 7.02W | 16.11W |
| Qwen2.5 7B | 标准模式 | 186.435 | 51.476 | 10.4W | 27.28W |
TTFT 与 TPS
TTFT（Time To First Token）是首字延迟，决定「问完多久开始出字」； TPS（Tokens Per Second）是生成速度，决定「出字快不快」。 两个指标共同决定交互体感。
供电要求
模组除通过 M.2 接口取 3.3V 外，还需要底板额外提供 12V 电源。
| 电源 | 来源 | 规格 |
|---|---|---|
| 12V | 底板单独座子提供 | 12V / 3A |
| 3.3V | 底板 M.2 座子提供 | 3.3V / 3W |
12V 必须单独供
RK1820 M.2_2280 Module 需要底板额外提供 12V/3A 电源。 仅靠 M.2 座子的 3.3V 无法驱动模组，请务必在底板上单独设计 12V 供电。
应用框图
HOST RM182XMC0
┌──────────────┐ ┌──────────────────┐
│ │ PCIe 2.1 1lane │ │
│ PCIe RC │◄──────────────────►│ PCIe0 (EP) │
│ │ │ │
│ PCIE0_PERSTN├───────────────────►│ RESETN_IN │
│ PCIE0_CLKREQ├───────────────────►│ PCIe CLKREQn │
│ PCIE0_WAKEN ├───────────────────►│ PCIe WAKEn │
│ │ │ │
│ FAN_CTRL ├───────────────────►│ Fan speed CTL │
│ FAN_SPEED │◄───────────────────│ Fan speed DET │
│ │ │ │
│ 3.3V_IN ├───────────────────►│ VCC_IN 3.3V │
│ 12V ├───────────────────►│ VCC_IN 12V │
└──────────────┘ └──────────────────┘
