RM182X 硬件规格书
一、产品概述
RM182XMC0（包含 RM1820MC0、RM1828MC0）是一个高性能的算力协处理器模组， 可支持 3B / 7B 大模型（RM1820MC0 支持 3B 大模型，RM1828MC0 支持 7B 大模型）， 适用于 AI 推理、机器视觉应用，特别是人工智能相关应用。
模组采用 M.2 Key M 金手指连接接口，尺寸为 22mm × 80mm。 客户只需要简单的设计开发底板，模组即可集成到各类边缘或嵌入式设备中， 实现快速开发及其应用。
二、模组特点
- RK182X 可提供 20TOPS@INT8 算力，支持 INT4 / INT8 / INT16 / FP8 / FP16 / BF16 运算， 广泛应用于 AI 推理、机器视觉等领域。
- RK182X 内置具有数百 GB 高带宽 DRAM：
- RK1820 DRAM 容量为 2.5GB
- RK1828 DRAM 容量为 5GB
- 目前支持模型：Qwen 2.5 0.5B、Qwen 2.5 1.5B、Qwen 2.5 3B、Qwen 3 0.6B、Qwen 3 1.7B、 FastVLM、MobilnetV1、MobilnetV2、Resnet50V2、yolov5s、yolov6s、yolov8s
- 软件支持：PC 端开发套件（RKNN3 Toolkit）、板端运行 API（RKNN3 Runtime） 以及模型转换部署示例（RKNN3 Model Zoo）等。
三、规格参数
模组基本规格
| 规格项 | 参数 |
|---|---|
| SOC | Rockchip RK182X |
| CPU | 3 核 RISC-V：SRV、VRV0 和 VRV1 |
| SRV 采用 RV64GCB ISA 实现，VRV0 和 VRV1 采用 RV64GCBV ISA 实现 | |
| 所有核心均具有 32KB L1 I-Cache、32KB L1 D-Cache 以及 128KB L2 cache | |
| 其中 VRV0 和 VRV1 集成了 128 位矢量单元 | |
| NPU | 20TOPS@INT8 |
| 支持 INT4 / INT8 / INT16 / FP8 / FP16 / BF16 运算 | |
| RAM | RK182X 内置高带宽 DRAM |
| RK1820 DRAM 容量为 2.5GB，RK1828 DRAM 容量为 5GB | |
| 具有数百 GB 带宽 | |
| ROM | eMMC 32GB（OPTION） |
| 高速扩展接口 | 1× PCIe0，支持 EP 和 RC 模式，支持 PCIe EP boot |
| 电源 | 12V/3A（底板单独座子提供），3.3V/3W（底板 M.2 座子提供） |
| 模组接口 | M.2 Key M Connector |
| 模组尺寸 | 22mm × 80mm |
| 工作环境 | -10℃ ~ 55℃ |
| 软件支持 | PC 端开发套件（RKNN3 Toolkit）、板端运行 API（RKNN3 Runtime）以及模型转换部署示例（RKNN3 Model Zoo）等 |
JPEG 编码
| 规格项 | 参数 |
|---|---|
| 编码标准 | 支持 Baseline（DCT 顺序） |
| 文件格式 | 支持 JPEG 文件交换格式 1.02 |
| 图像尺寸 | 支持图像尺寸从 16×16 到 65520×65520 |
| 色彩格式 | 支持 YUV400 / YUV420 / YUV422 / YUV444 |
JPEG 解码
| 规格项 | 参数 |
|---|---|
| 解码标准 | 支持 Baseline（DCT 顺序） |
| 文件格式 | 支持 JPEG 文件交换格式 1.02 |
| 图像尺寸 | 支持图像尺寸从 48×48 到 65520×65520 |
| 色彩格式 | 支持 YUV400 / YUV420 / YUV422 / YUV440 / YUV411 / YUV444 / RG888 / RGB565 |
四、模组功耗 / 性能参数
输入 tokens：128
| 模型 | 模式 | TTFT (ms) | TPS (tokens/s) | 功耗 |
|---|---|---|---|---|
| Qwen2.5 3B | 节能模式 | 144.455 | 54.537 | Avg：5.35W Peak：15.14W |
| Qwen2.5 3B | 标准模式 | 96.05 | 77.945 | Avg：7.2W Peak：24.86W |
| Qwen2.5 7B | 节能模式 | 288.255 | 35.044 | Avg：7.02W Peak：16.11W |
| Qwen2.5 7B | 标准模式 | 186.435 | 51.476 | Avg：10.4W Peak：27.28W |
五、模组供电
模组通过 M.2 接口从底板提供的 3.3V 供电外，需要额外提供 12V 电源供电。
| 电源 | 提供方 | 规格 |
|---|---|---|
| 12V | 底板单独座子 | 12V / 3A |
| 3.3V | 底板 M.2 座子 | 3.3V / 3W |
12V 不可省略
仅通过 M.2 座子提供 3.3V 无法驱动模组。底板必须单独设计 12V/3A 供电回路。
六、模组框图及与 HOST 连接应用框图
3.3V ──┐
├─► BUCK / LDO ──► RK182X Power
12V ──┘
RK182X ──► PCIe0 (EP / RC) ◄──► HOST PCIe RC / EP
──► NPOR / RST
──► CLKREQ ──────────► PCIe CLKREQn
──► PWM ──────────► FAN_CTRL (PWM_CH6_M0)
──► GPIO ──────────► FAN_SPEED (PWM_CH7_M0)
──► 24MHz OSC
模组侧信号：
| 信号 | 说明 |
|---|---|
3.3V_IN | M.2 座子提供的 3.3V 输入 |
VCC_IN | 底板单独提供的 12V 输入 |
PCIE0_PERSTN_M0 | PCIe 全局复位 |
PCIE0_CLKREQN_M0 | PCIe 参考时钟请求 |
PCIE0_WAKEN_M0 | PCIe 唤醒 |
FAN_CTRL (PWM_CH6_M0) | 风扇转速控制 |
FAN_SPEED (PWM_CH7_M0) | 风扇转速检测 |
RESETN_IN | 模组复位输入 |
PCIe0 EP | 与 HOST 通信主接口（PCIe 2.1 1lane） |

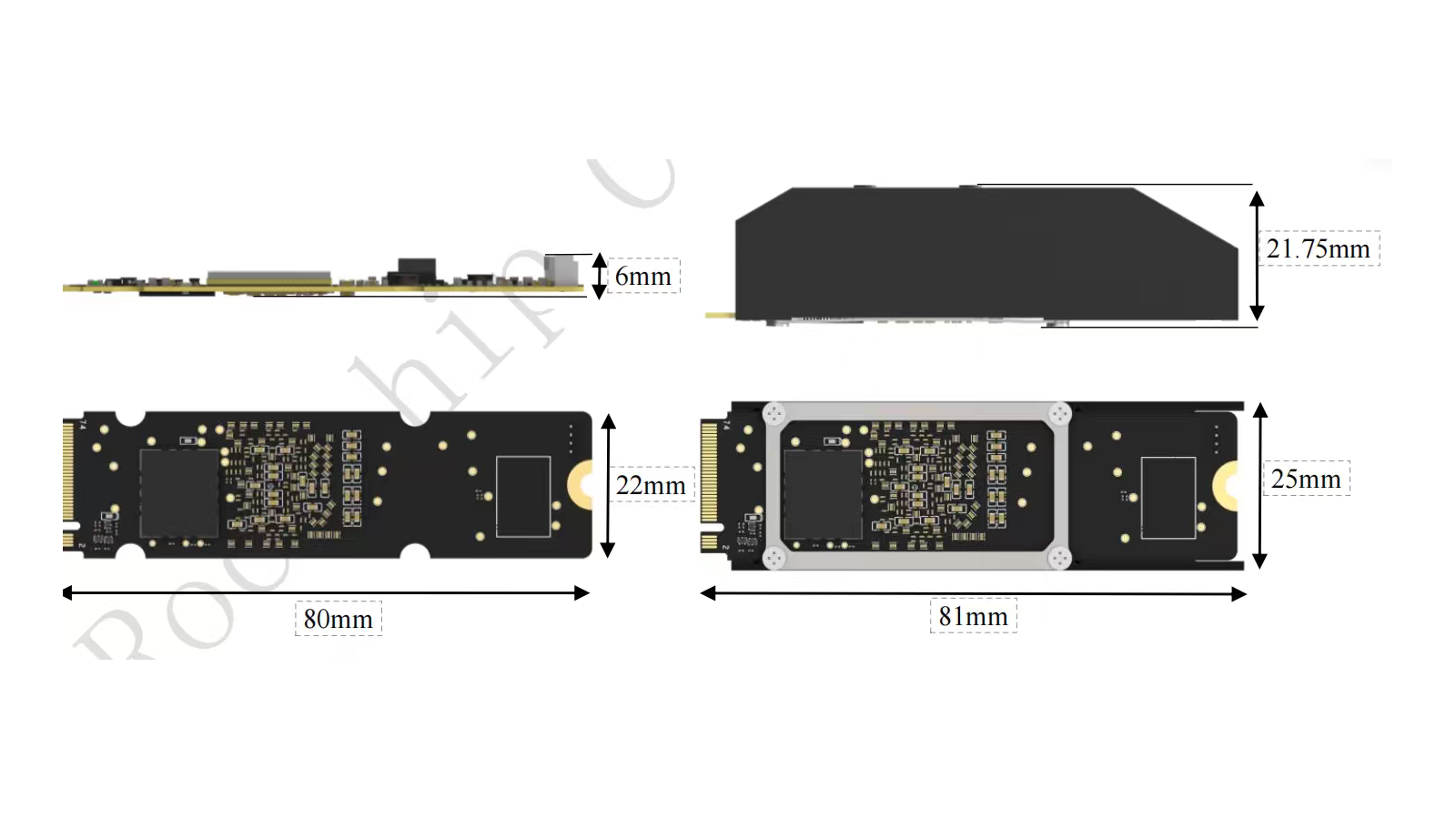

七、模组尺寸
| 尺寸项 | 数值 |
|---|---|
| 模组长度 | 80mm |
| 模组宽度 | 22mm |
| 模组厚度 | 6mm |
| 含金手指总长 | 81mm |
| 结构参考宽度 | 25mm |
| 定位缺口位置 | 21.75mm |
八、订购信息
| 订购型号 | 接口 | 描述 |
|---|---|---|
| RM1820MC0 | M.2 Key M，PCIe2.1 通信 | 芯片型号 RK1820，支持 3B 大模型 |
| RM1828MC0 | M.2 Key M，PCIe2.1 通信 | 芯片型号 RK1828，支持 7B 大模型 |
型号选择
只跑 3B 级模型选 RM1820MC0 即可，成本更低； 需要 7B 级模型（如 Qwen2.5 7B）请选 RM1828MC0，片内 DRAM 为 5GB。
